1 概述

止回阀广泛用于石油、化工和电力供暖锅炉等装置中，防止流体倒流，保护设备安全运行。目前普通的止回阀结构有旋启式和升降式等，由于这些产品存在易粘卡，密封不严，难以维修的问题，给设备安全运行带来隐患。

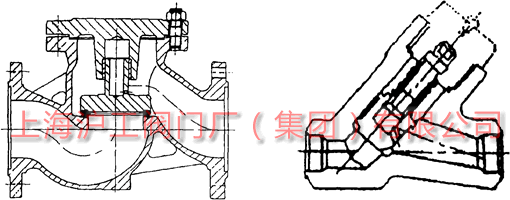

图1 普通止回阀

2 故障与分析

止回阀是锅炉压力容器等设备常用的重要部件之一。如智能锅炉安装的止回阀关闭时，注水装置将自动给水。但是当止回阀出现动作迟缓，不灵活，粘卡，密封不严及倒流等情况时，自动注水装置将不能自动给水，只好人工采取相应处理措施，给生产运行增添了不少隐患。还有油田稠油主要采油设备的湿蒸汽发生器（注气锅）是高温高压（17MPa，352℃）装置，如装置短路跳闸造成停电事故，高压注水泵将停止工作，此时大量蒸汽倒回，止回阀经过高温汽蚀，回压力量不能直接作用，造成止回阀不能灵活关闭，设备安全运行难以保证，将造成不应有的损失。

3 改进

图2 新型直通式止回阀

针对普通止回阀（图1）存在的不足，设计开发了新型直通式止回阀（图2）。该产品的球体采用了整体弹性密封良好的橡胶材料。在高温高压工况时，球体采用不锈钢制造，整体阀座呈锥形。在高压下，球体灵活回到锥形阀座，达到自动关闭。新型直通式止回阀已获**专利（专利号：ZL0321198011 和 ZL032119811X）。

直通式止回阀连接方式有螺纹、法兰和焊接等结构，还可根据用户要求采取其他连接方式。该阀经实际使用，效果良好，不存在粘卡和密封不严等现象。用于高温高压工况时，采用钢球，用于低温低压工况时，球体采用特殊橡胶球。

用于低压的螺纹和法兰连接阀门，其阀体采用模具生产，用于高温高压的焊接连接阀门，其阀体采用棒材加工，节省材料，加工方便。

4 结语

直通式新型止回阀的应用使设备安全系数得到提高，该阀流阻小，启闭灵活，密封性能好，受到用户欢迎。
