机械型—自由浮球式蒸汽疏水阀使用说明（CS41
点击次数：1013更新时间：2020-04-15
一、主要用途和适用范围
自由浮球式蒸汽疏水阀能将蒸汽管网及供热设备中的凝结水及时排出并阻止蒸汽泄漏，具有冷凝水回收作用，从而保证了加热设备和管网的正常运行，对节约能源具有显著效果。广泛应用于化工、电力、炼油、轻纺、造纸等工况企业，尤其对压力低、排量大和温度稳定性要求高，不宜滞存凝结水的蒸汽设备更为适用。
二、工作特性
排水方式 连续排水，有水即排，加热设备内不会有水积聚
排饱和水能力 能排饱和水，从而获得*高的热效率
排除空气能力 需附加排空装置
蒸汽损耗 可以保温，表面散热蒸汽损耗小
蒸汽压力变化对疏水阀的影响 可适应大幅度和突然的压力变化，浮球能调节排水阀座孔的开度，工作连续，性能稳定
背压是否有限制 背压率为进口压力的 80%
是否用于过热蒸汽 不可用于过热蒸汽
是否怕冻 怕
是否怕水击 怕

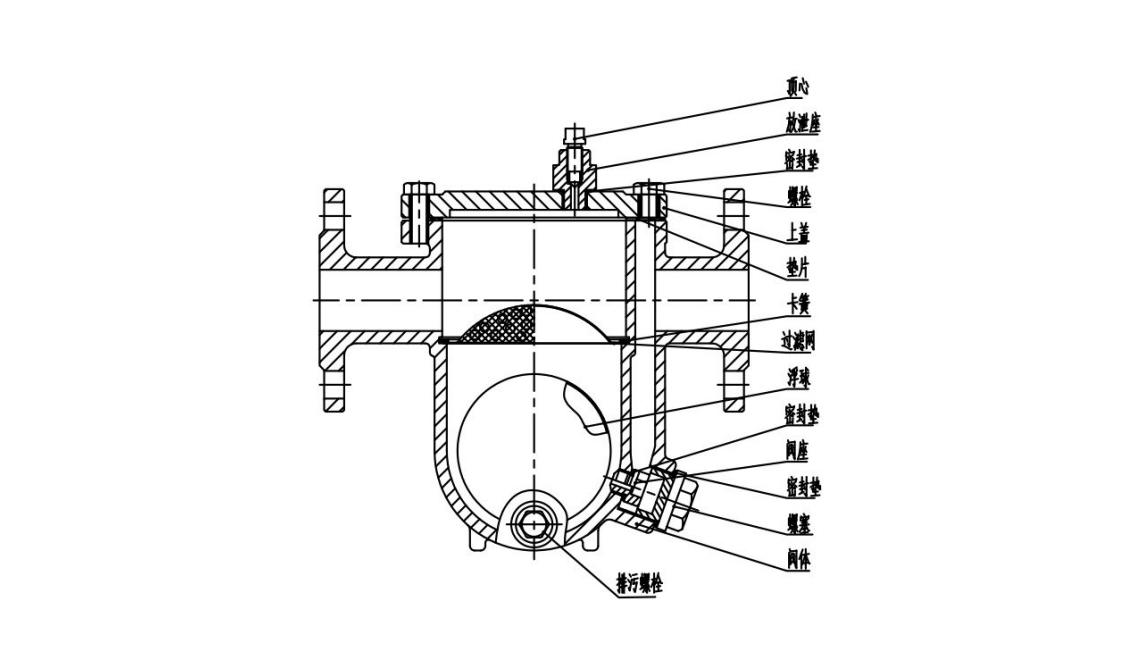

三、结构及原理
工作原理：
自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随阀腔内的液面的升降而升降，从而自动调节阀座孔开度达到连续疏水，有水即排的目的。当开始工作时，大量的空气或不凝结气体在蒸汽和凝结水推动下经过快速排除体外，这时低温凝结水进入疏水阀内，浮球上升，阀座孔开启，低温凝结水迅速排出后阀座孔关闭，蒸汽很快进入阀腔内，随着时间的延续流入阀内的凝结水逐汽渐增多，也就是说体腔内液面升高到浮力大于球体自身重量及阀口面积作用力时，球体浮起打开阀口，大量的凝结水迅速排往阀后。在排水过程中，液面逐渐下降，由于体腔内压力分布不均匀，阀口处压力*低，使漂浮在液面的浮球受到不平衡的力，推动浮球向阀口浮动，直至到封闭阀口为止，此时体内底部支撑点顶住浮球，使浮球不能继续下降。此时液面与阀口有一定距离，因此形成水封，阻止蒸汽逸漏。
四、可能发生的故障及消除方法
蒸汽泄漏发生原因及解决方法：
1. 阀前无凝结水、蒸汽过热，疏水阀失去水封
消除方法：关闭疏水阀前阀门屯积凝结水后再缓慢开启阀门，重新建立水封
2. 密封面上存有污垢或水渍
消除方法：打开清洁螺栓，冲洗浮球和密封面
3.浮球、阀座的密封面严重磨损
消除方法：研磨浮球、阀座密封面
4.浮球因水锤剧烈冲击而破损，无法起到密封效果
消除方法：更换浮球
不排水发生原因及解决方法：
1.压力升高，没有安装小一点的阀嘴或正常磨损后，阀嘴扩大。
消除方法：更换小一点的阀嘴
2.无凝结水或蒸汽进入疏水阀
消除方法：检查疏水阀前的过滤器是否堵塞
3.开机前未排尽管道内空气，造成疏水阀气锁
消除方法：开启阀盖上的泄气阀至正常出水后再关闭
五、安装使用注意事项
1、 安装前清洗管路设备,除去杂质,以免堵塞。
2、 蒸汽疏水阀应尽量安装在用汽设备的下方和易于排水的地方。
3、 蒸汽疏水阀应安装在易于检修的地方，并尽可能集中排列，以利于管理。
4、 各个蒸汽加热设备应单独安装蒸汽疏水阀。
5、 旁路管的安装不得低于蒸汽疏水阀。
6、 安装时,注意阀体上箭头方向与管路介质流动方向应一致。
7、 蒸汽疏水阀进口和出口管路的介质流动方向应有 4％的向下坡度,而且管路的公称通径不小于蒸汽疏水阀的公称通径。
8、 一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀
9、用在可能发生冻结的地方，必须采用防冻措施。
