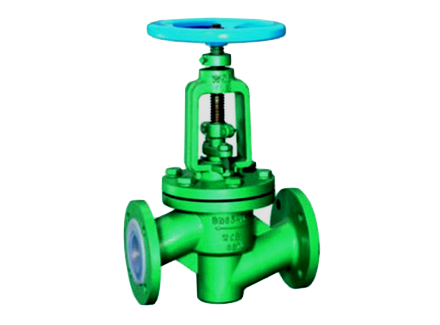

衬氟截止阀
标 准 参 数
| 公称通径 | 主 要 尺 寸 | 参考数值 | |||||||||||
| DN(mm) | PNS(inch) | L | L1 | L2 | D | D1 | D2 | f | b | Z-d | Do | H1 | H2 |
| PN1.0MPa | |||||||||||||
| 15 | 1/2 | 130 | 130 | 90 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 165 | 180 |
| 20 | 3/4 | 150 | 150 | 95 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 195 | 215 |
| 25 | 1 | 160 | 160 | 100 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 210 | 235 |
| 32 | 5/4 | 180 | 180 | 105 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 215 | 245 |
| 40 | 5/2 | 200 | 200 | 115 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 260 | 295 |
| 50 | 2 | 230 | 230 | 125 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 300 | 345 |
| 65 | 5/2 | 290 | 290 | 145 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 320 | 380 |
| 80 | 3 | 310 | 310 | 155 | 200 | 160 | 135 | 3 | 21 | 8-18 | 280 | 390 | 465 |
| 100 | 4 | 350 | 350 | 175 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 450 | 540 |
| 125 | 5 | 400 | 400 | 200 | 250 | 210 | 185 | 4 | 24 | 8-18 | 320 | 460 | 570 |
| 150 | 6 | 480 | 480 | 225 | 285 | 240 | 210 | 4 | 26 | 8-23 | 350 | 530 | 665 |
| 200 | 8 | 600 | 495 | 275 | 340 | 295 | 265 | 4 | 26 | 8-23 | 450 | 600 | 790 |
| 250 | 10 | 730 | 600 | 325 | 395 | 350 | 320 | 4 | 28 | 12-23 | 500 | 720 | 940 |
| 如需其它尺寸与标准，请电话联系我公司 | |||||||||||||
