楔式闸阀
【产品用途】
楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
【产品特点】
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
【执行标准】
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
【性能规范】
|
公称压力PN（MPa）
|
壳体
|
试验压力（MPa）
|
上密封
|
|
|
密封（液）
|
密封（气）
|
|||
|
1.6
|
2.4
|
1.8
|
0.6
|
1.8
|
|
2.5
|
3.8
|
2.8
|
0.6
|
2.8
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.0
|
0.6
|
7.0
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
18.0
|
0.6
|
18.0
|
【适用介质和适用温度】
|
壳体材料
|
适用介质
|
适用温度（℃）
|
|
碳素钢（C型）
|
水、蒸汽、油品
|
≤425
|
|
铬镍钛钢（P型）
|
硝酸类
|
≤200
|
|
铬镍钼钛钢（R型）
|
醋酸类
|
≤200
|
|
铬钼钢（I型）
|
水、蒸汽、油品
|
≤550
|
【主要零件材料】
|
阀体、阀盖
|
阀板、阀座
|
阀杆
|
阀杆螺母
|
填料
|
手轮
|
|
碳素钢
|
优质碳钢＋硬质合金或不锈钢
|
铬不锈钢
|
铝青铜
|
石墨石棉盘根
|
可锻铸铁
|
|
铬镍钛钢
|
不锈钢、不锈钢＋硬质合金
|
铬镍钛不锈钢
|
铝青铜
|
浸聚四氟乙烯
|
可锻铸铁
|
|
铬镍钼钛钢
|
不锈钢、不锈钢＋硬质合金
|
铬镍钼钛不锈钢
|
铝青铜
|
浸聚四氟乙烯
|
可锻铸铁
|
|
铬钼钢
|
合金钢＋硬质合金
|
铬钼铝钢
|
铝青铜
|
柔性石棉＋33.4
|
可锻铸铁
|
闸阀主要连接外型尺寸
| 型 号 |
公称通径 DN(㎜) |
尺寸 | 重量（㎏） | |||||||
| L | D | D1 | D2 | b-f | z-фd | H | Do | |||
|
Z41T/W/H -10 |
40 | 165 | 145 | 110 | 85 | 18-3 | 4-ф18 | 245 | 135 | 10 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-ф18 | 286 | 180 | 18 | |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-ф18 | 320 | 180 | 22 | |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-ф18 | 373 | 200 | 2735 | |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 428 | 200 | 34 | |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 513 | 240 | 49 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 582 | 240 | 66.5 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 730 | 320 | 107 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 897 | 320 | 168 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 1032 | 400 | 220 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1170 | 400 | 290 | |
| 400 | 480 | 565 | 515 | 482 | 30-4 | 16-ф25 | 1330 | 500 | 450 | |
| 450 | 510 | 615 | 565 | 532 | 32-4 | 20-ф25 | 1460 | 500 | 580 | |
| 500 | 540 | 670 | 620 | 585 | 34-4 | 20-ф25 | 1727 | 500 | 830 | |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-ф30 | 2072 | 500 | 1160 | |

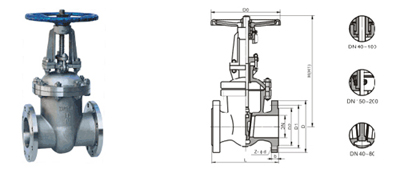

【结构图片】
