NKZ41H (NKZ44H)真空闸阀

产品名称：真空闸阀

产品型号：NKZ41H NKZ44H

产品口径：DN50～DN800

产品压力：1.0-10.0Mpa

产品材质：铸钢、不锈钢、合金钢等

驱动方式:手动、电动、气动、齿轮传动。

NKZ41H (NKZ44H)真空闸阀真空法兰闸阀说明：

阀体采用传统外型设计，设计合理、阀门刚性好、通道流畅、流阻系数小。

密封面采用不锈钢和硬质合金，使用寿命长。

填料采用柔性PTFE、密封可靠、操作轻便灵活。.

碳素钢阀体内外表面进行防腐处理。

广泛适用于石油化工、火力发电厂等油品、水蒸气管网上。

NKZ41H (NKZ44H)真空闸阀真空闸阀的用途：

该阀门适用于工作温度≤425℃（铬钼钢材为≤550℃），工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

真空闸阀由普通手动闸阀改进而来，区别在于真空闸阀的填料密封处多加装一个真空密封环，具有自胀压紧作用。比普通闸阀的气密封性能更好。真空闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , *常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 5°, 介质温度不高时为 2°52' 。真空闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。真空闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀（亦叫明杆闸阀）。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。

NKZ41H 真空闸阀安装与使用

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着； 2.各连接部位螺栓，要求均匀拧紧； 3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活； 4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性； 5.用户在安装阀门时，必须预留阀门驱动的必要空间； 6.驱动装置的接线须按线路图进行； 7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

NKZ41H (NKZ44H)真空法兰闸阀主要性能规范

公称压力PN/MPa	试验压力/MPa
公称压力PN/MPa	壳体强度试验	上密封试验	密封试验
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	8.6	7.0	7.0
10.0	15.0	11.0	11.0

NKZ41H (NKZ44H)真空法兰闸阀使用范围

产品类型	适用介质	适用温度/℃
NKZ41H NKZ44H NKZ944H-C型 NKZ941H	水、蒸汽、空气	≤425
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y)	水、蒸汽、空气	≤550
NKZ41W(Y) NKZ44W(Y)-P型 NKZ944W(Y)-P型 NKZ941W(Y)	弱腐蚀性介质	≤200

NKZ41H (NKZ44H)真空法兰闸阀主要零件材料

零件名称	阀体、阀盖	阀杆	闸板	密封面	阀杆螺母	填料
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金钢	铝青铜	膨胀复合石墨
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	铬钼钢	20CrlMo1VA 38CrMoAlA	铬钼钢	Y：硬质合金
NKZ41W(Y) NKZ44W(Y)-P型 NKZ944W(Y)-P型 NKZ941W(Y)	CF8	F304	CF8	H：合金钢

NKZ41H (NKZ44H) 1.0Mpa主要尺寸及重量

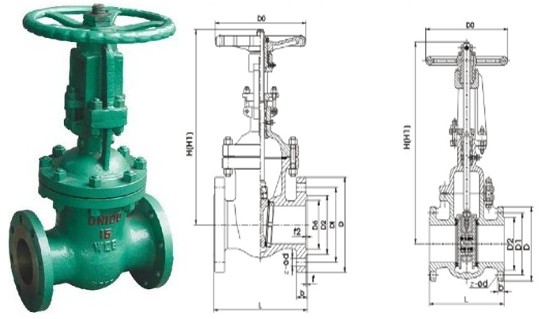

公称通径	主要外形尺寸和连接尺寸/mm								阀门重量
公称通径	L	H	D	D1	D2	b	f	z-d	阀门重量
50	250	345	160	125	1OO	16	3	4-18	28
65	270	395	180	145	120	18	3	4-18	40
80	280	425	195	160	135	20	3	4-18	55
100	300	51O	215	180	155	20	3	8-18	72
125	325	570	245	21O	185	22	3	8-18	106
150	350	725	280	240	21O	24	3	8-18	146
200	400	820	335	295	265	26	3	8-18	220
250	450	890	390	350	320	28	3	12-23	315
300	500	1070	440	400	368	28	3	12-23	398
350	550	1320	500	460	428	30	4	16-23	530
400	600	1450	565	515	482	32	4	16-25	690
450	650	1560	615	565	532	32	4	20-25	870
500	700	1720	670	620	585	34	4	20-25	1080
600	800	1880	780	725	685	36	5	20-30	1350
700	900	2085	895	840	800	40	5	24-30	1950
800	1OOO	2590	101O	950	905	44	5	24-34	2500

NKZ41H (NKZ44H) 1.6Mpa主要尺寸及重量

公称通径	主要外形尺寸和连接尺寸/mm								阀门重量
公称通径	L	H	D	D1	D2	b	f	z-d	阀门重量
50	250	345	160	125	1OO	16	3	4-18	28
65	270	395	180	145	120	18	3	4-18	40
80	280	425	195	160	135	20	3	8-18	58
100	300	51O	215	180	155	20	3	8-18	75
125	325	570	245	21O	185	22	3	8-18	110
150	350	725	280	240	21O	24	3	8-23	150
200	400	820	335	295	265	26	3	12-23	223
250	450	890	405	355	320	30	3	12-25	326
300	500	1070	460	41O	375	30	3	12-25	432
350	550	1320	520	470	435	34	4	16-25	572
400	600	1450	580	525	485	36	4	16-30	740
450	650	1560	640	585	545	40	4	20-30	955
500	700	1720	705	650	608	44	4	20-34	1195
600	800	1880	840	770	718	48	5	20-41	1455
700	900	2085	g1O	840	788	50	5	24-41	211O
800	1OOO	2590	1020	950	898	52	5	24-41	2630

NKZ41H (NKZ44H) 2.5Mpa主要尺寸及重量

公称通径	主要外形尺寸和连接尺寸/mm								阀门重量
公称通径	L	H	D	D1	D2	b	f	z-d	阀门重量
50	250	345	160	125	100	20	3	4-18	30
65	270	395	180	145	120	22	3	8-18	43
80	280	425	195	160	135	22	3	8-18	60
100	300	510	230	190	160	24	3	8-23	79
125	325	570	270	220	188	28	3	8-25	114
150	350	725	300	250	218	30	3	8-25	157
200	400	820	360	310	278	34	3	12-25	243
250	450	890	425	370	332	36	3	12-30	345
300	500	1070	483	430	390	40	4	16-30	455
350	550	1320	550	4g0	448	44	4	16-34	615
400		1450	610	550	505	48	4	16-34	7g4
450	650	1560	660	600	555	50	4	20-34	1018
500	700	1720	730	660	61O	52	4	20-41	1250
600	800	1880	840	770	718	56	5	20-41	1528
700	900	2085	955	875	815	60	5	24-48	2265
800	1000	2590	1070	990	930	64	5	24-48	2847

NKZ41H (NKZ44H) 4.0Mpa主要尺寸及重量

公称通径	主要外形尺寸和连接尺寸/mm								阀门重量
公称通径	L	H	D	D1	D2	b	f	z-d	阀门重量
50	250	345	160	125	100	20	3	4-18	35
65	270	395	180	145	120	22	3	8-18	49
80	280	425	195	160	135	22	3	8-18	65
100	300	510	230	190	160	24	3	8-23	87
125	325	570	270	220	188	28	3	8-25	124
150	350	725	300	250	218	30	3	8-25	172
200	400	820	375	320	282	38	3	12-30	275
250	450	890	445	385	345	42	3	12-34	392
300	500	1070	51O	450	408	46	4	16-34	515
350	550	1320	570	510	465	52	4	16-34	684
400	600	1450	655	585	535	58	4	16-41	902
