NKZ61H(NKZ64H)真空焊接闸阀
产品名称:真空焊接闸阀
产品型号:NKZ61H NKZ64H
产品口径:DN50-600
产品压力:1.0~32.0Mpa
产品材质:铸钢、不锈钢等
驱动方式:手动、电动、气动、齿轮传动。
NKZ61H(NKZ64H)真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
2、选材考究,符全国内外相关标准,材料的全面质量高。
3、密封副配对先进合理,提高了密封性能,使用寿命长。
4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。
DKZ61H真空闸阀主要性能规范 DKZ61H真空闸阀试验压力
公称压力PN/MPa
|
试验压力/MPa
|
||
壳体强度试验
|
上密封试验
|
密封试验
|
|
2.5
|
3.8
|
2.8
|
2.8
|
4.0
|
6.0
|
4.4
|
4.4
|
6.4
|
9.6
|
70
|
7.O
|
10.0
|
15O
|
11.O
|
11.O
|
DKZ61H真空焊接闸阀主要零件材料
零件名称
|
阀体、阀盖
|
阀杆
|
闸板
|
密封面
|
阀杆螺母
|
填料
|
NKZ64H
NKZ61H-C型 NKZ964H-C型 NKZ961H |
WCB
|
2Crl3
|
25
|
H:合金钢
|
铝青铜
|
膨胀复合石墨
|
NKZ64
NKZ61Y-I型 NKZ964-I型 NKZ961 |
铬钼钢
|
20CrlMo1VA
38CrMoAlA |
铬钼钢
|
Y:硬质合金
|
||
NKZ61W(Y)
NKZ64W(Y)-P型 NKZ964W(Y)-P型 NKZ961W(Y) |
CF8
|
F304
|
CF8
|
H:合金钢
|

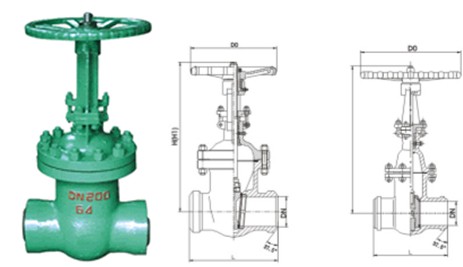

NKZ61H(NKZ64H) 真空闸阀示意图:
